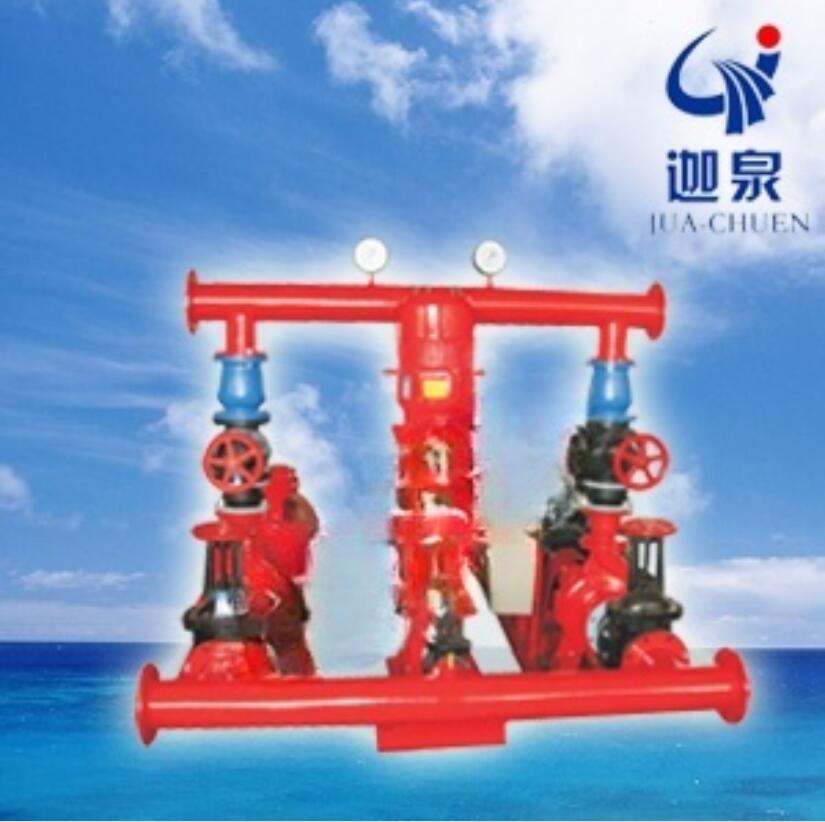

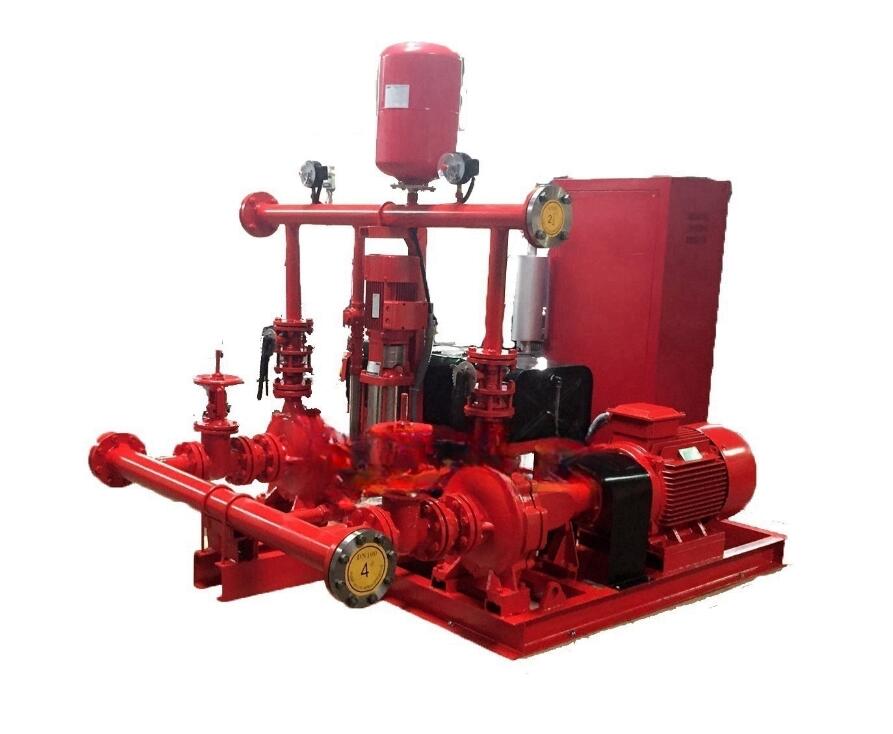

當前位置：首頁 > 產品中心 > 柴油機泵 > XBC型柴油機消防泵成套機組
簡要描述：XBC系列柴油機消防泵具有完善的顯示系統：柴油機潤滑油壓力、柴油機轉速、蓄電池充電電流、蓄電池充電電壓。
產品型號：更新時間：2023-10-20訪 問 量：16256相關文章
RELATED ARTICLES詳細介紹
XBC系列柴油機消防泵組所配用的消防泵可用我公司生產的IS系列單級式、S、SOW系列新型單級雙級式、TSWA、D型系列節段多級式。該系列設備配用的柴油機均采用國產或進口產品，具有啟動特性好、過載能力強、結構緊湊、維修方便、使用簡單、自動化程度高等特點，是一種、性能可靠的消防設備。
XBC系列柴油機消防泵組的工作范圍：
流量范圍：10-800L/S
壓力范圍:0.2-2.2MPA
轉速:1500r/min 1800 min 2400 min 3000 min
環境大氣壓力:>90KPa
環境溫度:50C-400C
空氣相對溫度:≤80％
在非正常的條件下柴油機的功率,為保證正常工作,應選用較大功率的柴油機與水泵配套。
性能特點：
一、 具有完善的三種起動功能：
１、 手動起動功能：通過轉換開關可完成手動、自動聯鎖并可實現手動起動功能：
２、 自動手動功能：允許起動三次、如三次起動不成功則發出“起動失敗報警”并自動退出起動狀態；一次起動成功后起動到額定負載時間為5-10-15S（按機組容量大小各異）；
３、 緊急手動直接起動功能：當自控裝置故障時可實現緊急手動直接起動功能。
二、 自動運行：當水泵機組接到有效消防信號后，如果電動機消防泵供電系統斷電或缺相或電泵故障不能正常起動時，會自動起動運行，一旦供電系統恢復正?；螂妱颖每烧＿\行時，可自動切換到電動泵。
三、 自動停機：當消防信號消失后，消防泵會自延遲停機。
四、 蓄電池自充電穩壓功能：蓄電池可利用市電功柴油機充電電機自動充電，保證機組的順利起動。
五、 具有完善的指示系統：準備起動、手動起動、自動起動、機組運行、機組停機、蓄電池充電、超速、柴油機潤滑油油壓過低、增壓器油壓過低、柴油機潤滑油油溫過低、柴油機冷卻水水溫過高、蓄電池電壓過低、燃油油位過低（或缺少）、柴油機冷卻水水溫過低預熱、定時巡檢。
六、 具有完善的報警或保護系統：三次起動失敗報警或保護、超速報警或保護、潤滑油油壓過低報警或保護、增壓器油壓過低報警或保護、冷卻水水溫過高報警或保護、潤滑油油溫過低報警或保護、自動充電裝置故障報警、蓄電池電壓過低報警、蓄電池電壓過高報警、機油油位低報警或保護。
七、 具有完善的顯示系統：柴油機潤滑油壓力、柴油機轉速、蓄電池充電電流、蓄電池充電電壓。
八、 直聯式：柴油機與水泵直接聯軸器聯接，采用公共槽鋼底座，結構緊湊、整體性能好，故障少、振動小，現場施工安裝方便。
九、 設備壓力、流量范圍廣：機組選用IS系列單級單吸式、S\SOW系列新型單級雙吸式、TSWA\D型系列節段多級式水泵，可滿足水同場合的消防需求。
十、 流量、壓力可調整：柴油機水泵裝有機械調整器或電子調整器，當水泵的流量、揚程與實際不一致時，可調節改變柴油機的轉速。
十一、 具有水加溫預加熱裝置：機組裝有AC220V冷卻水預熱裝置，可保證機組在低于50C環境下正常工作。
十二、 雙蓄電池回路：當一組蓄電池失效時可自坮投入另一組蓄電池。
十三、 免維修蓄電池：不需頻繁添加補充液。
十四、 自動定時巡檢測試：消防系統通常處于備用狀態，該機組設備能自動完成對機組的備用狀態進行測試并及時報警。
注：以上功能可根據用戶需要選用。也可根據用特殊需要設計定做。
配置：
一、 水泵：IS系列單級單吸式、S、SOW系列新型單級雙吸、TSWA、D型系列節段多級式。
二、 柴油機：配單缸、雙缸、三缸、四缸、六缸、八缸、十二缸柴油機。
三、 轉速：1500r/min 1800r/min 2400r/min 3000r/min 等
四、 其它配件：濾清系統、消音系統、冷卻系統、燃油箱、公用底座、散熱水箱、蓄電池、充電器。（可加預熱系統）
五、 控制柜：單片機、PLC編程器、傳感器、全自動控制柜。
型號說明：
結構和控制系統圖
功能說明:
柴油機消防泵可與電動泵、穩壓泵等組成自動水消防供水系統，并可與消防控制中心實現聯動。
當泵組接到起動命令時，如果市電斷電，則柴油機自動控制柜立即向泵組起動馬達發出開啟信號，啟動馬達，使柴油機怠速起動，然后逐漸調節油門，使柴油機加速，直至額定轉速。控制系統會自動監控柴油機的運轉情況，如柴油機的油壓、油溫、轉速、水泵的出口壓力等，通過自動監控來判定柴油機是否正常起動。如果起動失敗則控制系統會發出重起信號，若三次起動均失敗，則自控系統會發出失敗報警。當泵組接到管網壓力恢復或市電恢復正常的信號時，泵組會迅速降速并在怠速位置監視一段時間后自動停機。
柴油機消防泵組 型號 | 額定流量 m3/h | 額定揚程 m | 額定轉速 r/min | 水泵型號 | 柴油機型號 |
XBC8.0/13.9 | 30-50-60 | 84-80-75 | 2900 | IS80-50-250 | 4L22B-SB |
XBC7.0/13.0 | 47 | 70 | 2900 | IS80-50-250A | 4L22B-SB |
XBC6.0/12.2 | 44 | 60 | 2900 | IS80-50-250B | 4L22B-SB |
XBC8.5/11.7 | 42 | 85 | 2900 | IS80-50-315B | 4L22B-SB |
XBC11.0/13. | 47 | 110 | 2900 | IS80-50-315A | KM496-SB |
XBC12.5/13.9 | 30-50-60 | 128-125-123 | 2900 | IS80-50-315 | KM496-SB |
XBC5.0/27.8 | 60-100-120 | 54-50-47 | 2900 | IS100-65-200 | 4L22B-SB |
XBC6.0/23.9 | 86 | 60 | 2900 | IS100-65-250B | 4L22B-SB |
XBC7.0/25.8 | 93 | 70 | 2900 | IS100-65-250A | 4L22B-SB |
XBC8.0/27.8 | 60-100-120 | 87-80-75 | 2900 | IS100-65-250 | KM496-SB |
XBC10.0/25.0 | 90 | 100 | 2900 | IS100-65-315B | KM496-SB |
XBC5.0/55.6 | 120-200-240 | 58-50-45 | 2900 | IS125-100-200 | KM496-SB |
XBC6.0/48.1 | 173 | 60 | 2900 | IS125-100-250B | KM496-SB |
XBC12.5/27.8 | 60-100-120 | 133-125-118 | 2900 | IS100-65-315 | X6135JD |
XBC8.0/55.6 | 120-200-20 | 87-80-72 | 2900 | IS125-100-250 | X6135JD |
XBC12.5/55.6 | 120-200-240 | 133-125-120 | 2900 | IS125-100-315 | X6135JZD |
XBC11.0/52.8 | 190 | 110 | 2900 | IS125-100-315A | X6135JZD |
XBC9.2/48.1 | 173 | 92 | 2900 | IS125-100-315B | X6135JD |
XBC5.0/111 | 240-400-460 | 55-50-45 | 1450 | IS200-150-400 | X6135JZD |
XBC5.0/28 | 100 | 50 | 1450 | IS125-100-400 | 495AD |
XBC5.0/28 | 200 | 50 | 1450 | IS150-125-400 | TL4110ZD |
XBC4.6/10 | 30-36-42 | 50-46-40 | 1450 | 75TSWA×4 | 4L22B-SB1 |
XBC5.7/10 | 30-36-42 | 62-57-50 | 1450 | 75TSWA×5 | 4L22B-SB1 |
XBC6.9/10 | 30-36-42 | 75-69-60 | 1450 | 75TSWA×6 | 4L22B-SB1 |
XBC8.0/10 | 30-36-42 | 87-80-70 | 1450 | 75TSWA×7 | 4L22B-SB1 |
XBC9.2/10 | 30-36-42 | 100-92-80 | 1450 | 75TSWA×8 | 4L22B-SB1 |
XBC10.3/10 | 30-36-42 | 112-103-90 | 1450 | 75TSWA×9 | 4L22B-SB1 |
XBC6.2/19.2 | 62-69-80 | 64-62-56 | 1450 | 100TSWA×4 | 495AD |
XBC7.8/19.2 | 62-69-80 | 81-78-70 | 1450 | 100TSWA×5 | 495AD |
XBC9.3/19.2 | 62-69-80 | 97-93-84 | 1450 | 100TSWA×6 | 495AZD |
XBC10.9/19.2 | 62-69-80 | 113-109-98 | 1450 | 100TSWA×7 | 495AZD |
XBC6.4/25 | 72-90-108 | 69-64-60 | 1450 | 125TSWA×3 | 495AD |
XBC8.6/25 | 72-90-108 | 92-86-80 | 1450 | 125TSWA×4 | TL4110D |
XBC10.8/25 | 72-90-108 | 115-108-100 | 1450 | 125TSWA×5 | TL4110ZD |
XBC6.0/43 | 119-155-191 | 65-60-55 | 1480 | 150TSWA×2 | TL4110D |
XBC9.0/43 | 119-155-191 | 97-90-82 | 1480 | 150TSWA×3 | TL4110ZD |
XBC12.0/43 | 119-155-191 | 129-120-109 | 1480 | 150TSWA×4 | X6135JD |
XBC8.6/77.8 | 190-280-346 | 95-86-77 | 1480 | 200D1-43×2 | X6135JD |
XBC12.9/77.8 | 190-280-346 | 142-129-115 | 1480 | 200D1-43×3 | X6135JZD |
XBC12.0/125 | 400-450-500 | 123-120-114 | 1480 | D450-60Ⅲ×2 | WX6135JD |
XBC11.4/139 | 450-500-550 | 120-114-108 | 1480 | D500-57×2 | 12V135JZD |
XBC12.0/200 | 550-720-850 | 132-120-108 | 1480 | D720-62×2 | W12V138A |
XBC5.0/60 | 150-216-260 | 59-50-45 | 1480 | D216-25×2 | TL4110ZD |
XBC7.5/60 | 150-216-260 | 88-75-67 | 1480 | D216-25×3 | X6135JD |
XBC10.0/60 | 150-216-260 | 118-100-90 | 1480 | D216-25×4 | X6135JD |
XBC12.5/60 | 150-216-260 | 147-125-112 | 1480 | D216-25×5 | X6135JZD |
XBC6.5/134 | 360-485-612 | 71-65-56 | 1450 | 250S65 | X6135JZD |
XBC9.0/219 | 590-790-936 | 93-90-82 | 1450 | 300S90 | W12V135AZD |
XBC7.8/210 | 576-756-918 | 86-78-70 | 150 | 300S90A | 12V135AJZD |
XBC6.7/200 | 540-720-900 | 72-67-57 | 1450 | 300S90B | 12V135JZD |
XBC5.8/219 | 576-790-972 | 65-58-50 | 1450 | 300S58 | X6135JD |
XBC5.0/204 | 529-735-893 | 55-50-42 | 1450 | 300S58A | X6135JZD |
XBC12.5/351 | 850-1260-1660 | 140-125-100 | 1450 | 350S125 | KTA38-G2 |
XBC11.2/328 | 787-1181-1538 | 120-112-86 | 1450 | 350S125A | KTA38-G |
XBC9.6/305 | 697-1098-1363 | 106-96-77 | 1450 | 350S125B | KTA19-G4 |
XBC7.5/351 | 972-1260-1440 | 80-75-65 | 1450 | 350S75 | W12V138A-3 |
XBC6.5/325 | 900-1170-1332 | 70-65-56 | 1450 | 350S75A | W12V135AD |
XBC5.5/300 | 813-1080-1202 | 59-55-46 | 1450 | 350S75B | 12V135JZD |
FSS型泵及Omega型臥式雙吸泵型譜圖
如上述型譜表及型譜圖未能滿足你們的需求，請將流量及揚程告訴我們，由我們幫你選型。
